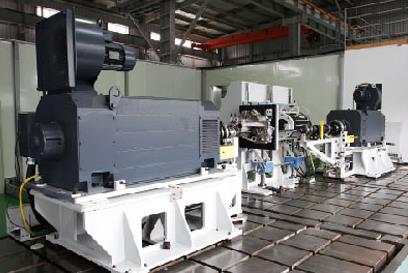

永磁電機試驗臺是以磁粉制動或磁粉離合器，渦流制動器為加載器，以選定的傳感器作為檢測元件，配置 TR型、 AM型、 TEM型等信號采集器，以及 WLK型程控電源，配有RS485/RS232與計算機接口通訊，通過專業軟件對系統進行定時、定次、定量加載，并采樣存儲數據，生成報表及相關曲線。

    永磁電機試驗臺使用規則的要點：

    1、打開鑰匙電源，使所有儀表預熱5分鐘。磁粉末制動器通水冷卻，負載調整器 VOLTAGE電位器逆時針方向調整。

    2、安裝好待測電機。根據電機的高度，安裝時，調整吊板。應注意同軸度，避免由傳感器變形引起的附加彎矩。如果有彎矩存在，不僅會降低測試精度，在某些情況下，還可能損壞變形軸，具體方法：首先連接電機，不要緊固電機底座，用手轉動傳感器，電機應平穩，不應有輕微的移動。旋轉時，感覺要平穩，如果安裝的同軸度達不到，調整升降板直到達到要求。電機及提升板后緊固螺柱。

    3、根據電機選擇好單相或三相。單相時，可直接啟動電機，調壓器調節電壓到額定電壓。三相時，一般應低壓啟動（特別是2極電機），因?yàn)槿绻麊?dòng)或停止是在瞬間完成，由于轉動系統轉動慣量存在，將會使傳感器的彈性軸承受過大的瞬間扭矩，使零點不穩定，嚴重時將損壞彈性軸。

    4、單相時，電參數功能轉換鍵，1相指示燈應亮，3V4A指示燈應亮。三相時，電參數功能轉換鍵，Σ指示燈應亮，3V4A指示燈應亮。

    5、轉矩、轉速、輸出功率測量儀調零：Diyi種方法（應優先采用）shou先開動扭矩儀上的調零小電機（轉動方向要與被測電機相反）。按住“調零”鍵不動，直至“調零”鍵上方的指示燈點亮，松手，待指示燈熄滅，調零結束。關掉調零小電機，再開動被測電機。第二種方法，開動被測電機（電機必須控制額定電壓狀態下，并將負載脫開），先按住“調零”鍵不動，直至“調零”鍵上方的指示燈點亮，儀器將進入自動調零狀態，待指示燈熄滅，松手，調零結束。儀表Diyi窗口將出現000＊＊數字（后兩位數字忽略不計），待顯示窗口的顯示值穩定后，并顯示這時轉矩、轉速、輸出功率的實際值。此時第二窗口功率將變得很小，一般只有幾瓦左右。轉速窗口2極一般有2900r/min左右,4極一般有1490r/min左右。此時是空載轉速，調零結束。

    6、裝入：轉換開關打到手動，轉矩調節器 VOLTAGE電位器，按順時針方向慢慢加載。轉矩測量儀，中速視窗將逐漸減小，直至額定轉速。每調整一次負荷電位器，不可加載過急，這樣會使電機堵塞，出現這種情況不要立即關機，只需逆時針調整小電位器(一般要快，以免電機燒壞)。負荷電位器的調整和轉速的變化都會有時差。通常每調整一次，看轉速轉矩測量儀的轉速變化多少，根據轉速的變化來控制 VOLTAGE電位器，直達測試轉速。當轉換開關打到自動時，電機的負荷大小由計算機控制。

    7、在測試過程中，要注意磁粉制動器的冷卻水，以防溫度過高損壞磁粉制動器。

    8、永磁電機試驗臺關機時，一定要將調速調速器 VOLTAGE電位器逆時針方向調整。
